为什么1.5平方电线载流量不是1平方电线载流量的1.5倍呢?

发布时间:2021-09-09 文章来源:本站  浏览次数:332


这是因为虽然电线截面积增加了1.5倍,但是影响电线散热的表面积并没有增加1.5倍。决定表面积最关键的因素是线芯的周长,当电线截面积增加1.5倍。那电线周长增加了多少倍呢?

我们可以计算一下:

1.0平方电线:L=2πr=πd=3.14*1.133.548

1.5平方电线:L=2πr=πd=3.14*1.374.302

2.5平方电线:L=2πr=πd=3.14*1.765.526

4.0平方电线:L=2πr=πd=3.14*2.247.034

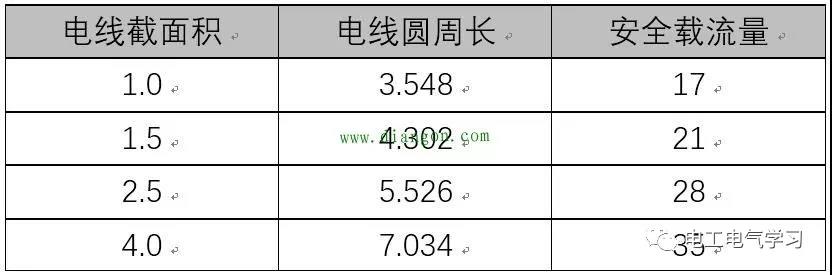

为了方便分析,用个表格列一下

图片 从上表可以看出:

1.5的电线比1.0的电线周长大1.213倍,载流量大1.23

2.5的电线比1.5的电线周长大1.285倍,载流量大1.33

4.0的电线比2.5的电线周长大1.273倍,载流量大1.25

4.0的电线比1.5的电线周长大1.635倍,载流量大1.66

(由于计算结果有一定误差,但是在接受范围内。)
