一文看懂电缆知识

     电线电缆一般分为：裸电线及裸导体制品、电力电缆、电气装备用电线电缆、通讯电缆及光纤、电磁线（绕组线）。

1.裸电线及裸导体制品

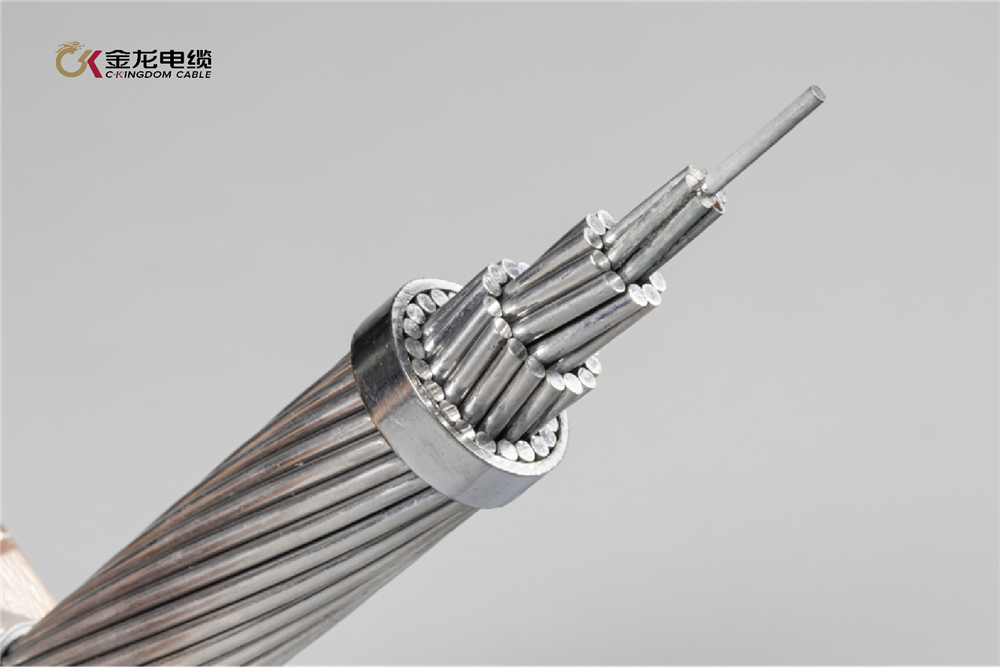

     本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等；加工工艺主要是拉制、绞合/紧压绞合等；产品主要用在城郊、农村、长距离传输电能；常做架空敷设等。

2.电力电缆

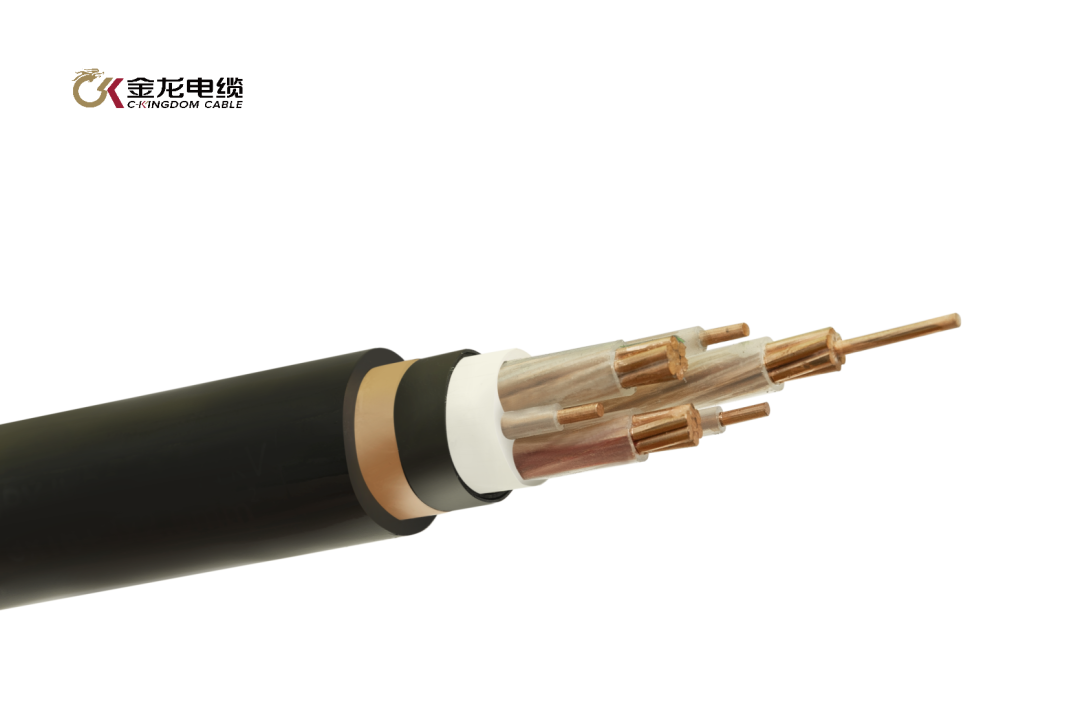

     本类产品主要特征是：在导体外挤包绝缘层，如多芯还需要成缆、然后护层。拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种主要的工艺技术有产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高(220V至500V及以上)，常做地下敷设。

3.电气装备用电线电缆

     该类产品主要可分为：

     a.固定敷设和移动的供电电线电缆；

     b.信号及控制电缆，指控制中心与系统间传递信号或控制操作用的电线电缆；

     C.仪表和设备连接线，主要指仪器、设备内部安装线和外部引接线；

     d.交通运输工具电线电缆，主要指汽车、机车、舰船、飞机等配套用电线电缆。如公路车辆用绝缘电线、航空电线、舰船用电缆、机车车辆用电缆、电梯电缆等；

     e.地质资源勘探开采电线电缆主要指煤、矿石、油田探测开采用电线电缆。如：石油平台电缆、地质勘探用电缆、煤矿用阻燃电缆、矿用电线电缆等；

      f.特种电线电缆主要指耐高温、防火、核电站等用的电线电缆。如核电站用电缆、氟塑料或硅橡胶绝缘和护套高温电缆、矿物绝缘电缆、热电偶用电线电缆、高温传感器用控制电缆等；

     g.加热电缆主要是指生活取暖、植物栽培、管道保温等用电线电缆。如：自控温加热电缆、矿物绝缘加热电缆等。

4.通讯电缆及光纤光缆

     电缆内部芯线是铜制的，主要传递电信号。光缆内部芯线是光纤，用来传递光信号的，因具有低衰减性能，适合远距离通信。

5.电磁线（绕组线)

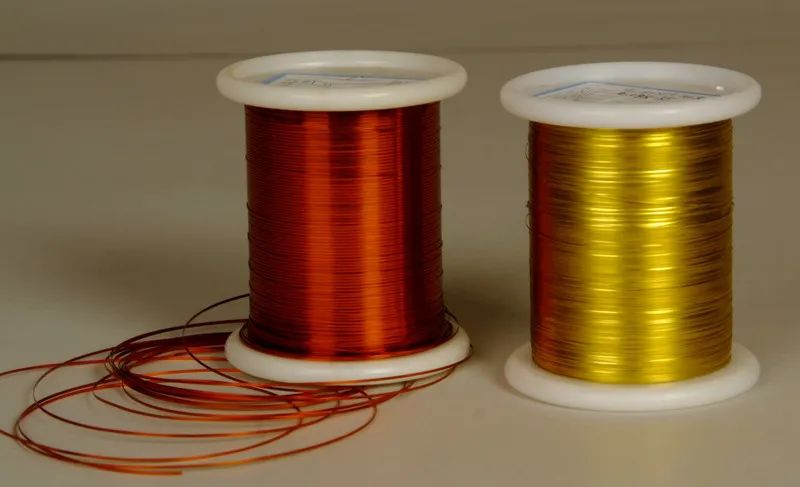

     主要用于各种电机、变压器、仪器仪表等主要实现电磁能的转换功能。

1、电力电缆的型号表示及意义

    YJ一代表交联聚乙烯绝缘；

    V一第一个代表聚氯乙烯绝缘、第二个V代表聚氯乙烯护套；

     22一前面2代表钢带铠装，后面2代表聚氯乙烯护套；

     23一前面2代表钢带铠装，后面3代表聚乙烯护套；

     32—3代表细钢丝铠装，2代表聚氯乙烯护套；

     33一3代表细钢丝铠装，3代表聚乙烯护套；

     42—4代表粗钢丝铠装，2代表聚氯乙烯护套；

     43一4代表粗钢丝铠装，3代表聚乙烯护套；

     T一代表铜导体（标准要求省略）；

     L一代表铝导体；

     WD-无卤低烟；

     DD一低卤低烟。

2、架空绝缘电缆的型号表示及意义

     JK-架空电缆系列代号；

     YJ-交联聚乙烯绝缘；

     V-聚氯乙烯绝缘；

     Y-高密度聚乙烯绝缘；

     Q-轻型薄绝缘结构；

     B-本色绝缘；

     LH-铝合金导体。

常见架空绝缘电缆型号、名称及用途如下表：

3、控制电缆的型号表示及意义

K一系列代号；

铜导体一省略；

V一聚氯乙烯绝缘或聚氯乙烯护套；

YJ一交联聚乙烯绝缘或交联聚烯烃绝缘；

Y一聚乙烯或聚烯烃护套；

P一编织屏蔽；

P2一铜带屏蔽；

P3一铝/塑复合带屏蔽；

2一双钢带铠装；

3一钢丝铠装；

2一聚氯乙烯护套；

3一聚乙烯或聚烯烃外护套；

R一软结构。

常用控制电缆型号及名称如下表：

4、布电线类常见型号及名称

BV单芯硬导体无护套电缆；

BVR铜芯聚氯乙烯绝缘软电缆；

RV单芯软导体无护套电缆；

BVV轻型聚氯乙烯护套电缆；

RVV轻型聚氯乙烯护套软线；

RVVP铜芯聚氯乙烯绝缘铜丝屏蔽聚氯乙烯护套软电线；

RVS铜芯聚氯乙烯绝缘绞型连接用软电线。

电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。

塑料电线电缆制造的基本工艺流程：

a.铜、铝单丝拉制及镀层；

b.单丝退火；

c.导体的绞制；

d.绝缘挤出；

e.成缆；

f.内护层；

g.铠装及屏蔽；

h.外护套；

i.其它。

1.铜、铝单丝拉制及镀层

电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。

按成径规格可分为：大拉，中拉，小拉，微拉。

2.单丝退火

铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化。

3.导体

导体共分为4类：第1类（实心导体）、第2类（绞合导体）、第5类(软导体)、第6类（比第5类更柔软的导体）。

第1类导体常用于固定敷设用布电线、控制电缆等其它电缆；

第2类导体常用于中低压电力电缆电缆等其它电缆；

第5类导体常用于移动场合用电缆；

第6类导体常用于风力发电用电缆等其它类型电缆；

按照导体的形状分为圆形、扇形和瓦形，圆形导体用于各种种类的电缆，扇形和瓦形导体目前用最多的为低压电力电缆。

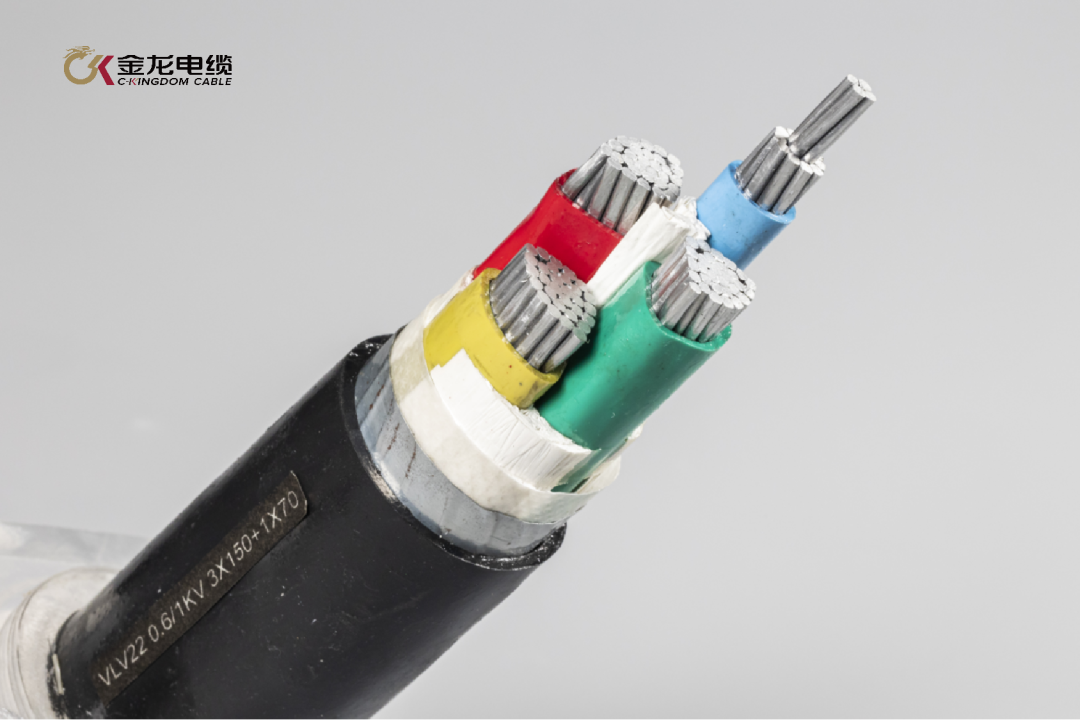

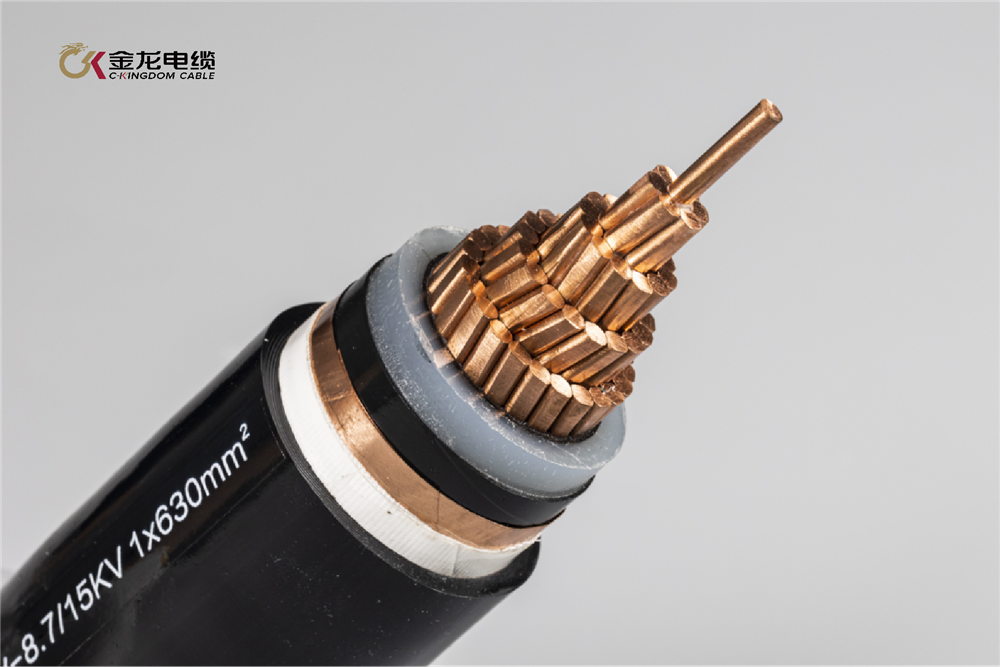

部分电缆的结构如下图所示：

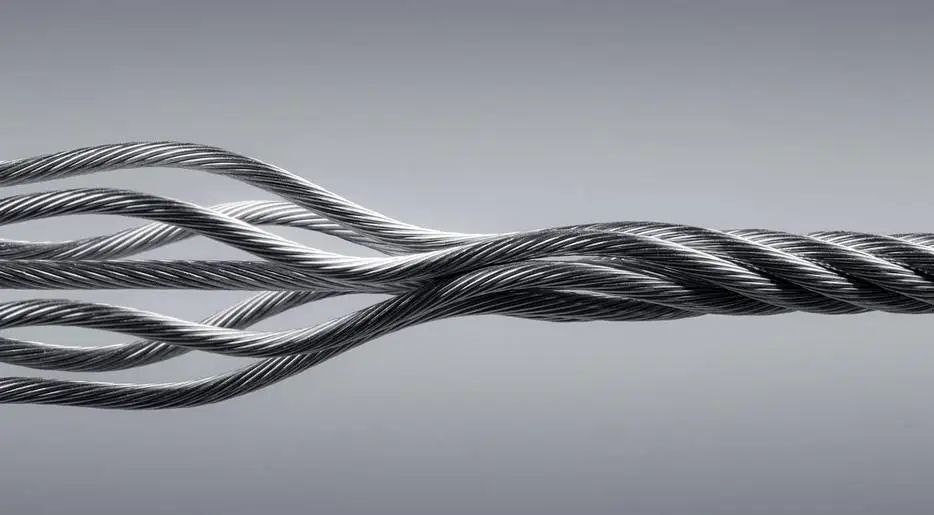

为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。

从导电线芯的绞合形式上，可分为规则绞合和非规则绞合，非规则绞合又分为束绞、同心复绞、特殊绞合等。

4.绝缘挤出

塑料电线电缆主要采用挤包实心型绝缘层，塑料绝缘挤出的主要技术要求：尺寸、偏心度、光滑度、致密度等。

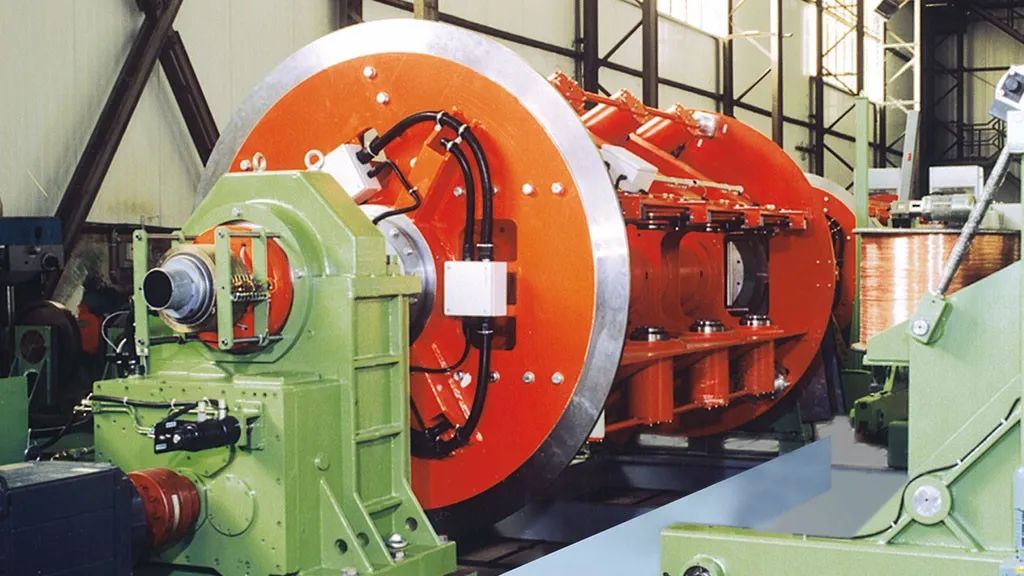

5.成缆

对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。保证成缆后电缆的圆整和稳定，一般需填充及绑扎。

6.内护层

为了保护绝缘线芯不被铠装所疙伤，需要对绝缘层进行适当的保护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层代替绑扎带与成缆工序同步进行。

7.铠装及屏蔽

铠装：就是在加上一层金属或者其他物质，从而保护电缆不会被外界的机械力破坏、被化学气体腐蚀等等。

屏蔽：作用是减少外界的电磁波对电缆导体的“磁电感应”，也就是我们所说的干扰，是信号在电缆线中保持不变的传输，以减少传输的误差。

8.外护套

外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸入、阻止电缆燃烧等能力。

9.其它辅助设备

1.印字；

2.在线测试；

3.绕包；

4.编织；

5.分盘；

6.包装等。

1.电线电缆的一般常用材料

1.1导体和金属材料；

1.2绝缘和护套材料；

1.3屏蔽材料；

1.4填充材料；

1.5分隔材料。

常用金属材料特性

2.绝缘和护套材料

2.1聚氯乙烯(PVC):

>未交联长期使用温度：70°C、90°C、105°C。

2.2聚乙烯(PE)：

>LDPE(低密度聚乙烯)长期使用温度70°C；

>MDPE(中密度聚乙烯)长期使用温度70°C；

>HDPE(高密度聚乙烯)长期使用温度70°C；

>LLDPE(线性低密度聚乙烯)长期使用温度70C；

>LPE(交联聚乙烯)长期使用温度90°C、105°C、125°C；

>聚烯烃（弹性体、低烟无卤）70°C、90°C、105°C、125°C。

2.3聚丙烯（PP)：长期使用温度90°C。

2.4氟塑料

>PTFE(聚四氟乙烯)：长期使用温度250°C；

>FEP(聚全氟乙丙烯)：长期使用温度200°C；

>PFA(可熔性聚四氟乙烯)：长期使用温度250°C；

>ETFE  XETFE(聚乙烯-四氟乙烯)：长期使用温度150°C/200°C；

>PVDF(聚偏氟乙烯)长期使用温度150°C。

2.5尼龙：PA6,PA66,PA10…一般用于护套。

3.屏蔽材料

3.1铝/塑复合膜；

3.2铝带；

3.3铜带/铜箔；

3.4镀锡铜丝；

3.5镀银铜丝（一般用于航空，航天及特氟龙线）；

3.6半导体材料（例如中压用内外屏蔽料）。

4.填充材料

4.1橡胶条；

4.2石棉绳；

4.3滑石粉（作为橡胶的填充剂）；

4.4聚丙烯PP填充绳；

4.5玻璃纤维；

4.6麻绳。

5.分隔材料

4.1聚脂带；

4.2无纺布；

4.3滑石粉；

4.4阻燃玻璃纤维带；

4.5耐火云母带。

1.截面积

指每个单独导体的横向截面积，它决定了电缆所能承受的电流强度。

2.电压等级

指该电缆所能承受的最高电压系统。

3.温度等级

指该电缆所能承受的最高运行温度，一般是导体的最高温度。取决于导体，绝缘及护套材料的耐温等级。

4.阻燃等级

指该电缆所能防止燃烧的级别。

5.耐火等级

指该电缆所能承受的火灾状况下的耐火烧级别。

6.电阻

表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。
