理解明白电线电缆，这一篇文章就够！

发布时间：2023-09-22 文章来源：本站浏览次数：737

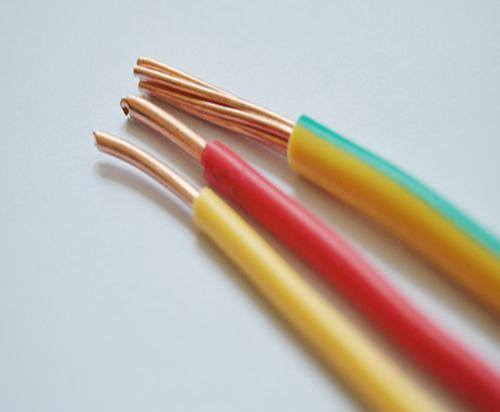

表示单铜芯聚氯乙烯普通绝缘电线，无护套线。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

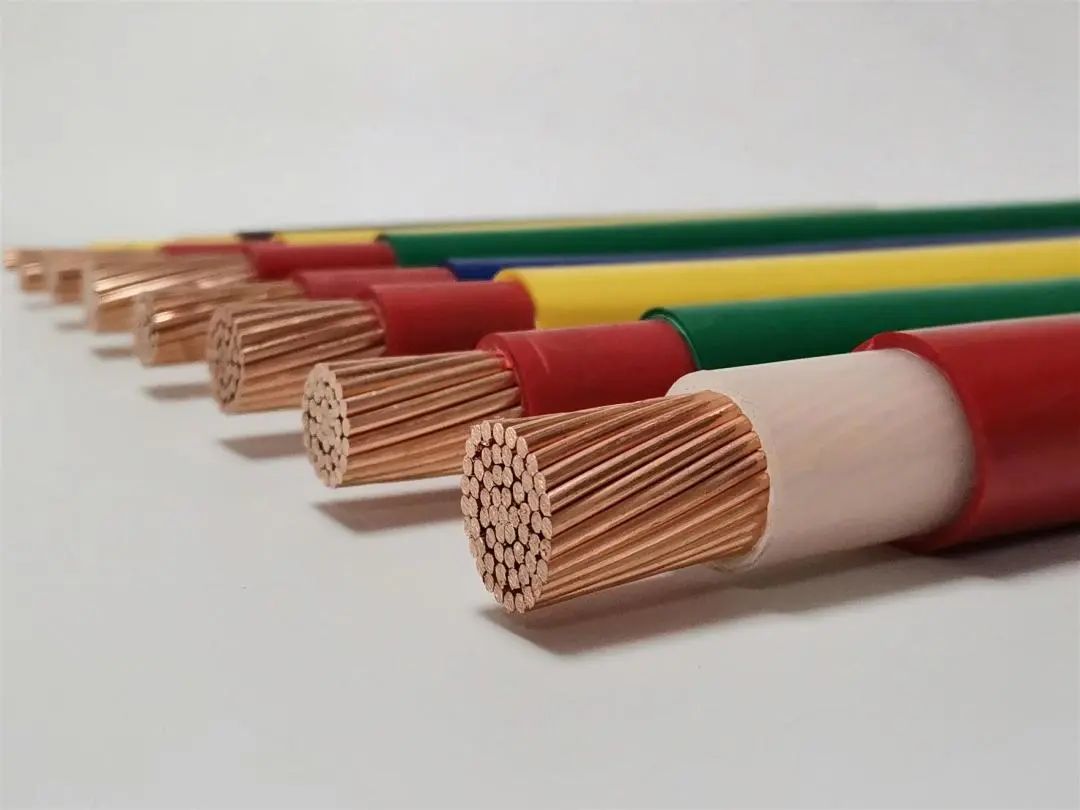

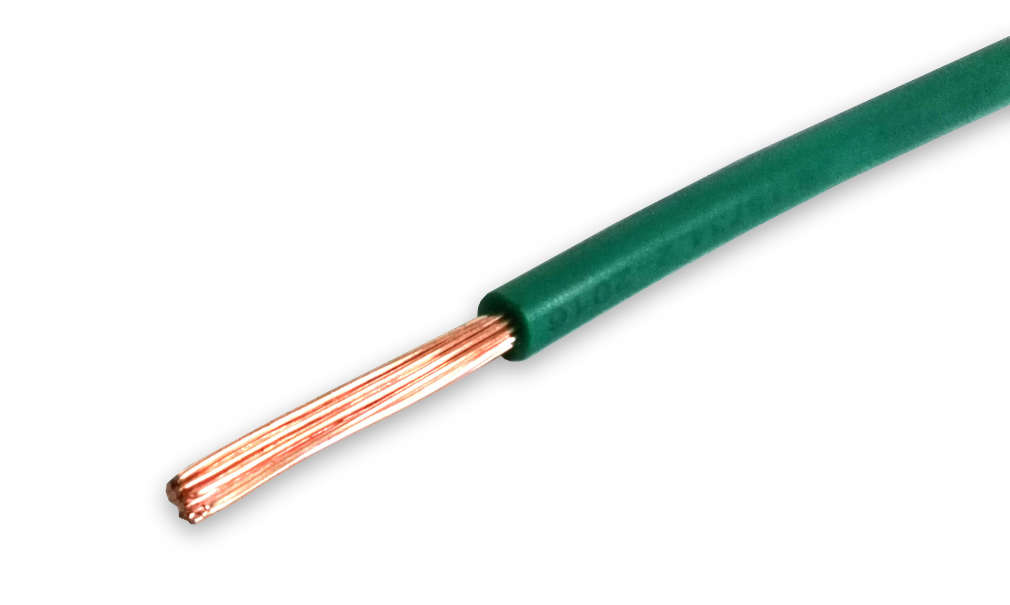

BVR

表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

BVV

表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。

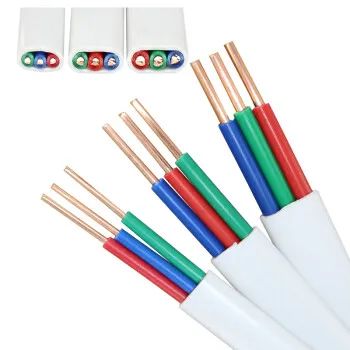

BVVB

表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。适用于要求机械防护较高、潮湿等场合可明敷或暗敷。

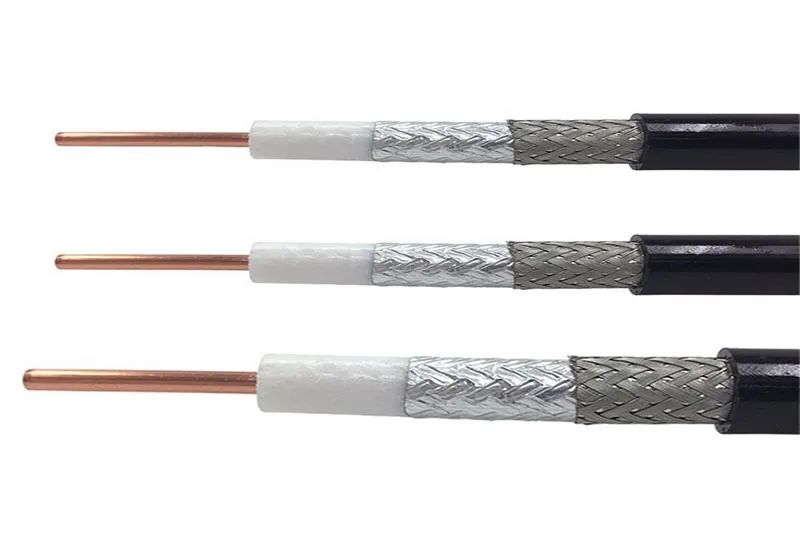

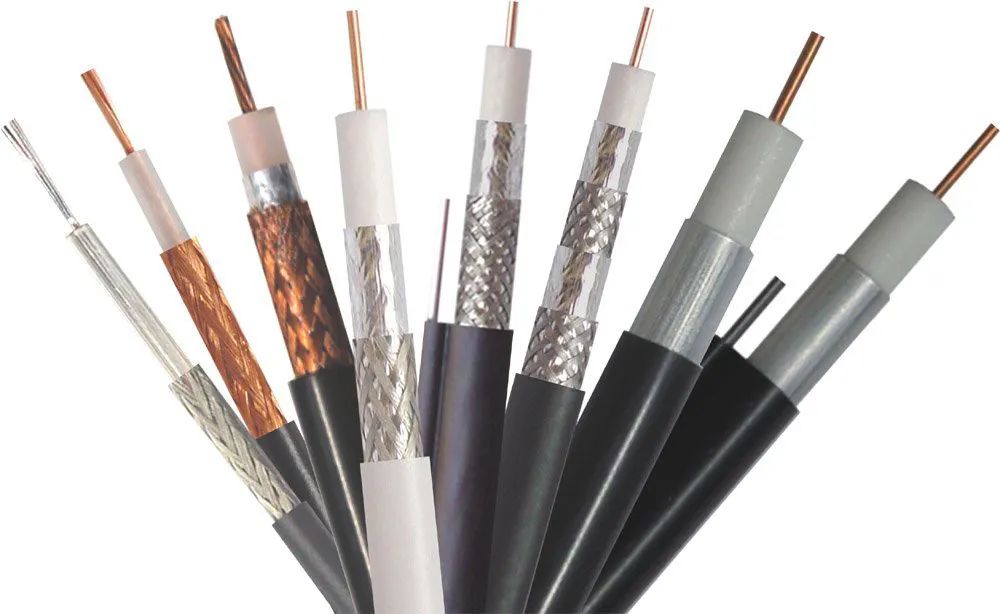

SYV

实心聚乙烯绝缘射频同轴电缆。适用于闭路监控及有线电视工程。

表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。

SYWV

物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。

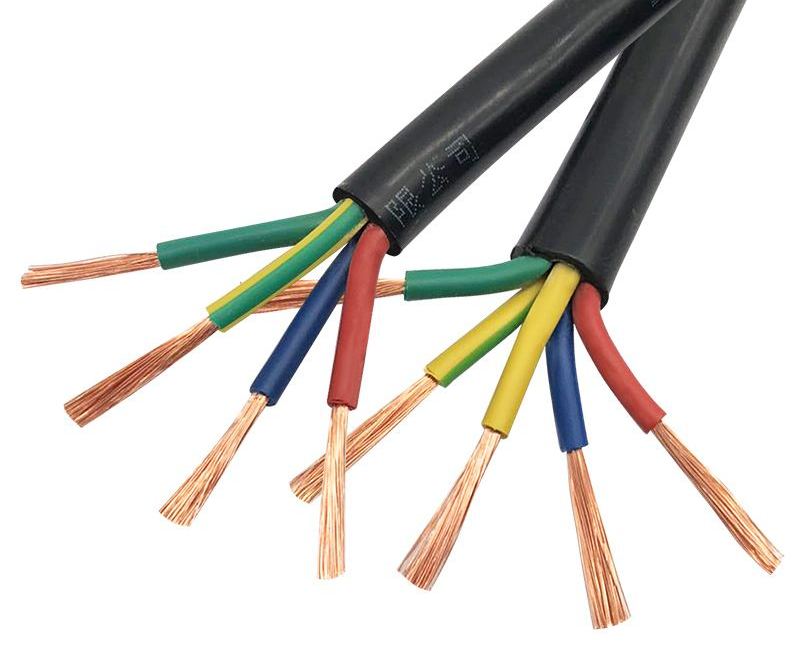

RVV

表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

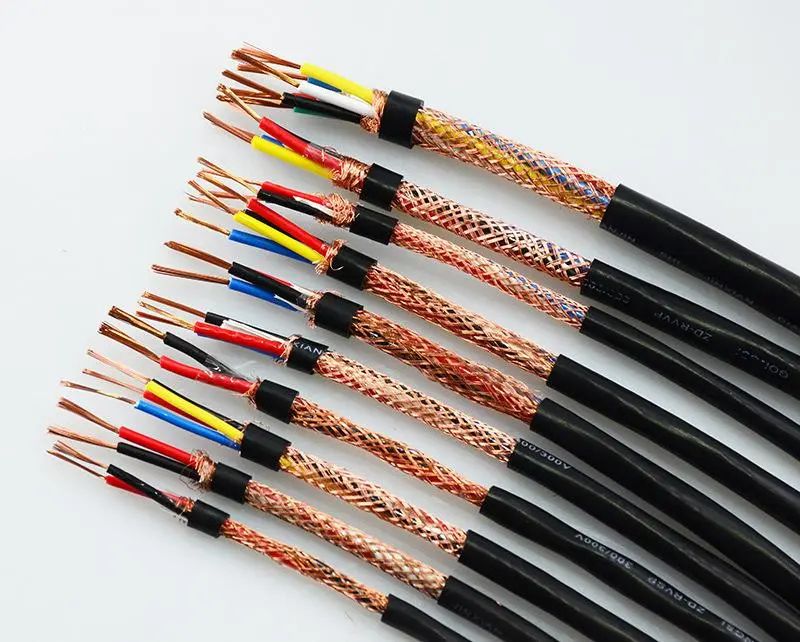

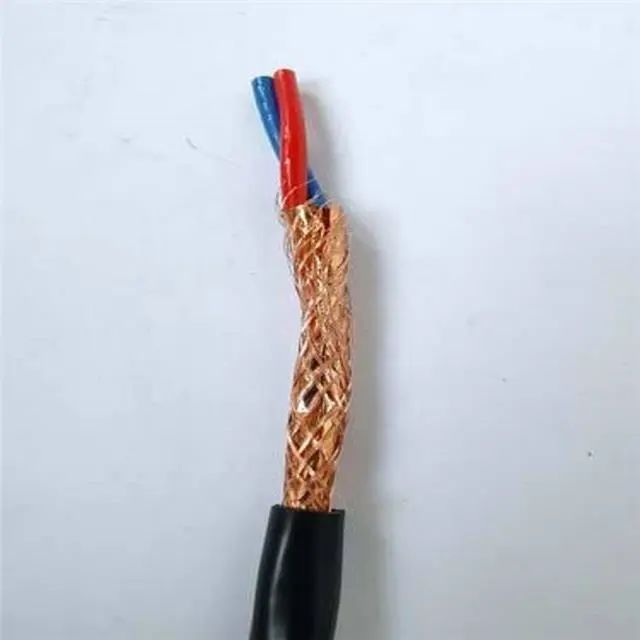

RVVP

表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

BVVP

表示硬铜芯扁平型PVC绝缘PVC护套，铜网屏蔽电线。

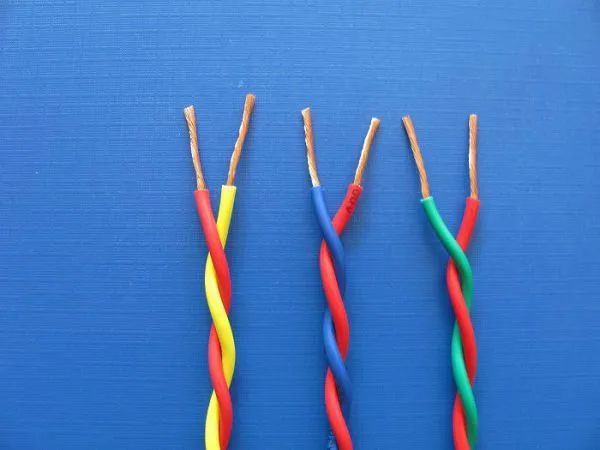

RVS

表示铜芯聚氯乙烯绞型连接电线。常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。

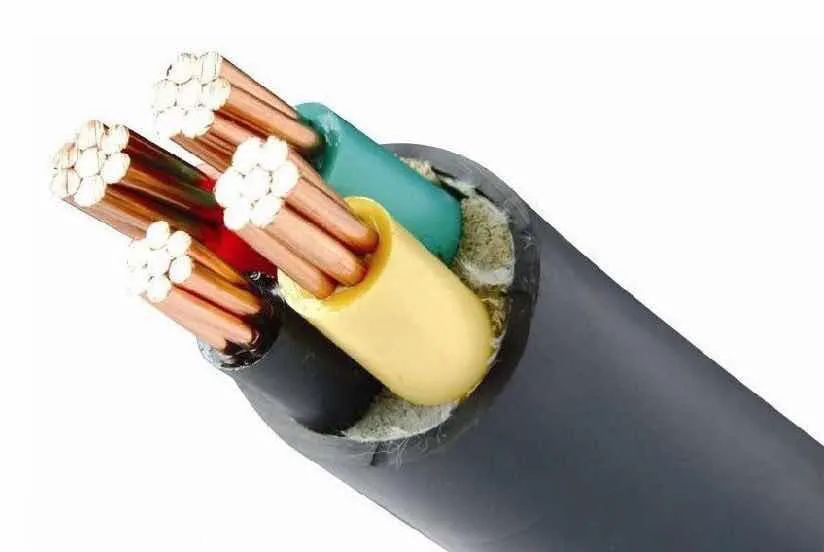

VV(VLV)

表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。

电线电缆分类

裸电线及裸导体制品

本类产品的主要特征是: 纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等；加工工艺主要是拉制、绞合/紧压绞合等；产品主要用在城郊、农村、长距离传输电能；常做架空敷设等。

电力电缆

本类产品主要特征是：在导体外挤包绝缘层，如多芯还需要成缆、然后护层。拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种主要的工艺技术有产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大 (几十安至几千安) 、电压高 (220V至500kV及以上)常做地下敷设。

电气装备用电线电缆

该类产品主要可分为：

a.固定敷设和移动的供电电线电缆

b.信号及控制电缆,要指控制中心与系统间传递信号或控制操作用的电线电缆

c.仪表和设备连接线,主要指仪器、设备内部安装线和外部引接线

d.交通运输工具电线电缆，主要指汽车、机车、舰船、飞机等配套用电线电缆。如公路车辆用绝缘电线、航空电线、舰船用电缆、机车车辆用电缆、电梯电缆等

e.地质资源勘探开采电线电缆主要指煤、矿石、油田探测开采用电线电缆。如:石油平台电缆、地质勘探用电缆、煤矿用阻燃电缆、矿用电线电缆等

f.特种电线电缆主要指耐高温、防火、核电站等用的电线电缆。如核电站用电缆、氟塑料或硅橡胶绝缘和护套高温电缆、矿物绝缘电缆、热电偶用电线电缆、高温传感器用控制电缆等

g.加热电缆主要是指生活取暖、植物栽培、管道保温等用电线电缆。如:自控温加热电缆、矿物绝缘加热电缆等。

通讯电缆及光纤

电缆内部芯线是铜制的，主要传递电/电信号。光缆内部芯线是光纤，用来传递光信号的，因具有低衰减性能，适合远距离通信。

电磁线 (绕组线)

主要用于各种电机、变压器、仪器仪表等主要实现电磁能的转换功能。
