三分钟带你认识所有电线

发布时间：2024-03-28 文章来源：本站浏览次数：130

电线是大家在生活中最常使用和关注的，更是电力检修中不可或缺的一部分，但是关于每个电线颜色都代表什么意思，你知道吗?今天一起来了解一下吧！

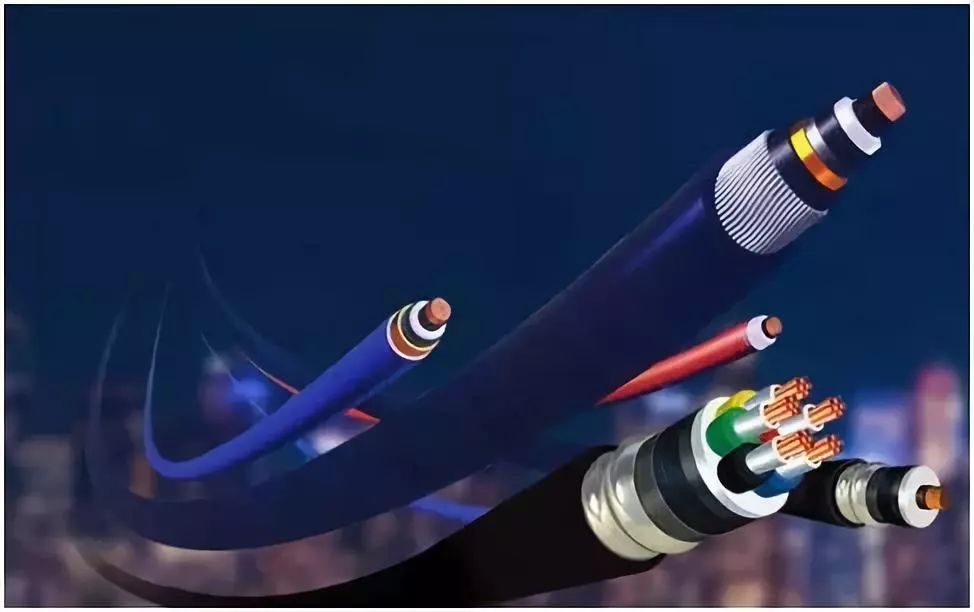

电线的定义

▲▲▲

电线是指传输电能的导线，分裸线、电磁线和绝缘线。

裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜排、铝排等)，它主要用于户外架空及室内汇流排和开关箱。

电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线，它主要用于电动机和变压器绕圈以及其他有关电磁设备。其导体主要是铜线，应有薄的绝缘层和良好的电气机械性能，以及耐热、防潮、耐溶剂等性能，选用不同的绝缘材料可获得不同的特性。

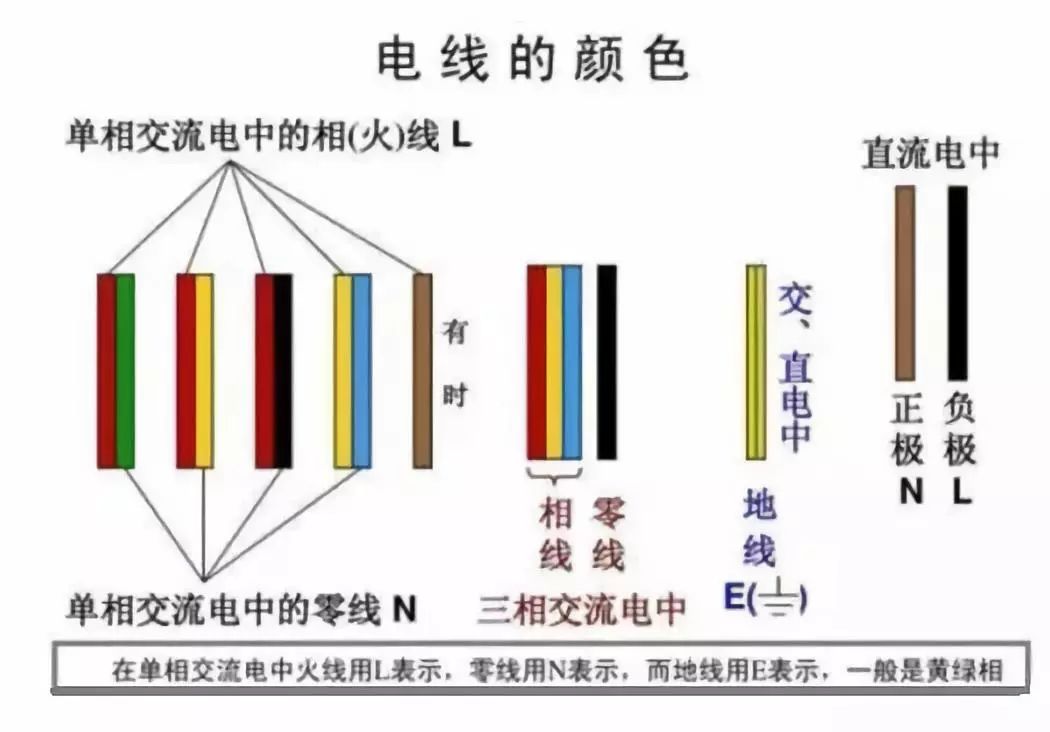

颜色的含义

▲▲▲

1. 黑色：装置和设备的内部布线。

2. 棕色：直流电路的正极。

3. 红色

三相电路和C相;

半导体三极管的集电极;

半导体二极管、整流二极管或可控硅管的阴极。

4. 黄色

三相电路的A相;

半导体三极管的基极;

可控硅管和双向可控硅管的控制极。

5. 绿色：三相电路的B相。

6. 蓝色

直流电路的负极;

半导体三极管的发射极;

半导体二极管、整流二极管或可控硅管的阳极。

7. 淡蓝色

三相电路的零线或中性线;

直流电路的接地中线。

8. 白色

双向可控硅管的主电极;

无指定用色的半导体电路。

9. 黄和绿双色(每种色宽约15～100毫米交替贴接)

安全用的接地线。

10. 红、黑色并行

用双芯导线或双根绞线连接的交流电路。

根据电路选择不同颜色电线

▲▲▲

1.三相交流电路

A相：黄色

B相：绿色

C相：红色

零线或中性线：蓝色

保护接地线：黄绿双色。

2.单相电路中

火线：红色

零线：蓝色

3.用双芯导线或双根绞线连接的交流电路：红黑色并行

4.直流电路：

正极：棕色

负极：蓝色

接地线：蓝色。

5.整个装置及设备的内部布线一般推荐：黑色。

软线和硬线的优缺点比较

▲▲▲

从电线表象来看

软线又称护套线，一般是由多股直径在1mm以下的多股铜丝缠绕在一起的导线。硬线则是一根比较粗的单股金属导线，一般直接在1mm以上。

从电线的本质来看

软线的线丝比较细而柔软，方便转弯穿管，但是时间久了容易老化，影响整个电路的使用寿命。

硬线本质上截面比较比较小，耐短路电流的冲击，且硬线不容易氧化，寿命相对比软线长一些。但是硬线本身计较坚硬，不好做转弯穿管处理。

家装时软线好用还是硬线寿命更长?

软线的每根铜丝都比较细，在安装过程中容易损伤断裂，从而影响电线的导电能力。相反硬线则不会受施工过程的影响，在可靠性和耐用性上都要好的多。
