电线电缆的挤塑工序

挤塑工序包含绝和护套生产工序。绝缘生产方式有：涂覆、绕包、挤包，以及它们的组合。现在绝缘生产主要的是涂覆和挤包。电线电缆塑料绝缘层和护层生产的基本方式是采用单螺杆挤出机连续挤压进行的，由于挤出机具有连续挤出的特点，所以塑料绝缘和护套的生产过程也是连续进行的。

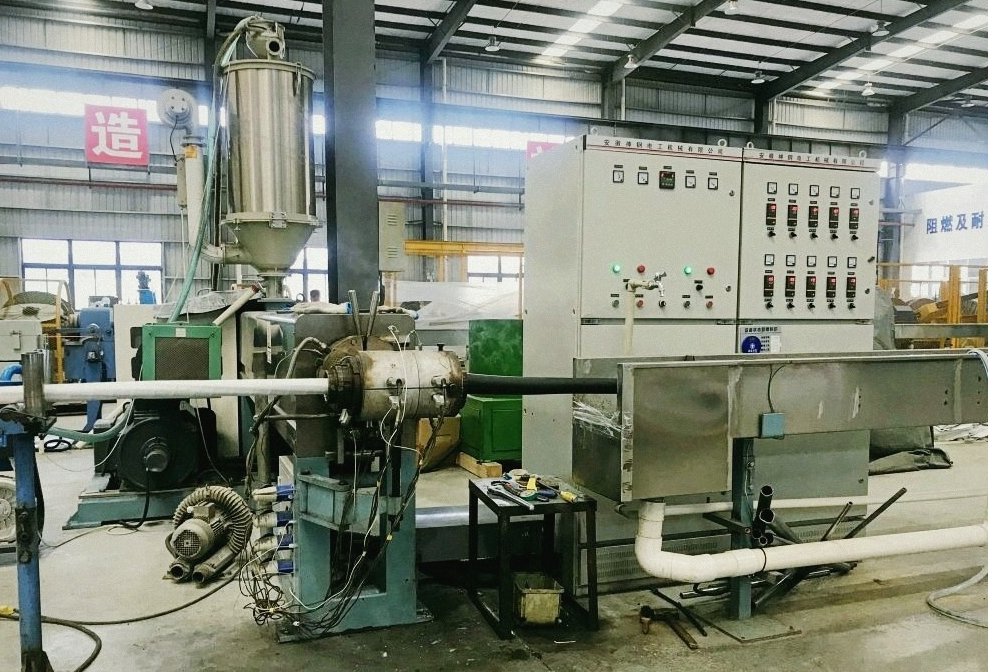

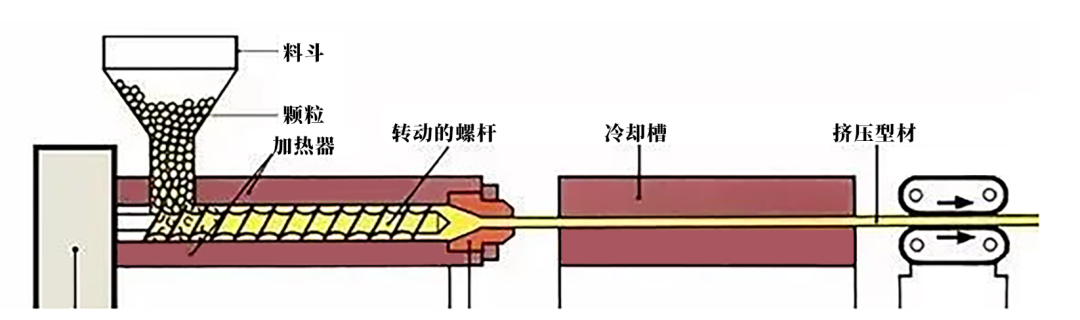

挤出设备一般是单螺杆挤塑机。塑料在挤出前，要事先检查塑料是否潮湿或有无其它杂物，然后把螺杆预热后加入料斗内。在挤出过程中，装入料斗中的塑料借助重力或加料螺旋进入机筒中，在旋转螺杆的推力作用下，不断向前推进，从预热段开始逐渐的向均化段运动；同时，塑料受到螺杆的搅拌和挤压作用，并且在机筒的外热及塑料与设备之间的剪切摩擦的作用下转变为粘流态，在螺槽中形成连续均匀的料流。在工艺规定的温度作用下，塑料从固体状态转变为熔融状态的可塑物体，再经由螺杆的推动或搅拌，将完全塑化好的塑料推入机头；到达机头的料流，经模芯和模套间的环形间隙，从模套口挤出，挤包于导体或线芯周围，形成连续密实的绝缘层或护套层，然后经冷却和固化，制成电线电缆产品。

1、塑化阶段（塑料的混合、熔融和均化）

此阶段是在挤塑机机筒内完成的，经过螺杆的旋转作用，使塑料由颗粒状固体变为可塑性的粘流体。塑料在塑化阶段取得热量的来源有两个方面：一是机筒外部的电加热；二是螺杆旋转时产生的摩擦热。

2、成型阶段（塑料的挤压成型）

此阶段是在机头内进行的，由于螺杆旋转和压力作用，把粘流体推向机头，经机头内的模具，使粘流体成型为所需要的各种尺寸形状的挤包材料，并包覆在线芯或导体外。

3、定型阶段（塑料层的冷却和固化）

此阶段是在冷却水槽或冷却管道中进行的，塑料挤包层经过冷却后，由无定型的塑性状态变为定型的固体状态。

在塑化阶段，塑料沿螺杆轴向被螺杆推向机头的移动过程中，经历着温度、压力、粘度，甚至化学结构的变化，这些变化在螺杆的不同区段情况是不同的。塑化阶段根据塑料流动时的物态变化过程又人为的分成以下三个阶段。

1、在加料段

首先就是为颗粒状的固体塑料提供软化温度，其次是以螺杆的旋转与固定的机筒之间产生的剪切应力作用在塑料颗粒上，实现对软化塑料的破碎。而最主要的则是以螺杆旋转产生足够大的连续而稳定的推力和反向摩擦力，以形成连续而稳定的挤出压力，进而实现对破碎塑料的搅拌与均匀混合，并初步实行热交换，从而为连续而稳定的挤出提供基础。在此阶段产生的推力直接影响着挤出质量和产量。

2、在熔融段

此段塑料遇到了较高温度的热作用，这是热源，除机筒外部的点加热外，螺杆旋转的摩擦热也在起着作用。而来自加料段的推力和来自均化段的反作用力，使塑料在前进中形成了回流，回流的产生不但使物料进一步均匀混合，而且使塑料热交换作用加大，达到了表面的热平衡。由于在此阶段的作用温度已超过了塑料的流变温度，加之作用时间较长，致使塑料发生了物态的转变，与加热机筒接触的物料开始熔化，在机筒内表面形成一层聚合物熔膜，当熔膜的厚度超过螺纹顶与机筒之间的间隙时，就会被旋转的螺纹刮下来，聚集在推进螺纹的前面，形成熔池。由于机筒和螺纹根部的相对运动，使熔池产生了物料的循环流动。螺棱后面是固体床（固体塑料），物料沿螺槽向前移动的过程中，由于熔融段的螺槽深度向均化段逐渐变浅，固体床不断被挤向机筒内壁，加速了机筒向固体床的传热过程，同时螺杆的旋转对机筒内壁的熔膜产生剪切作用，从而使熔膜和固体床分界面的物料熔化，固体床的宽度逐渐减小，知道完全消失，即由固态转变为粘流态。此时塑料分子结构发生了根本的改变，分子间张力极度松弛，若为结晶性高聚物，则其晶区开始减少，无定形增多，除其中的特大分子外，主体完成了塑化，即所谓的“初步塑化”，并且在压力的作用下，排除了固态物料中所含的气体，实现初步压实。

3、在均化段

这一段螺杆螺纹深度最浅，即螺槽容积最小，所以这里是螺杆与机筒间产生压力最大的工作段；另外来自螺杆的推力和筛板等处的反作用力，是塑料“短兵相接”的直接地带；这一段又是挤出工艺温度最高的一段，所以塑料在此阶段所受到的径向压力和轴向压力最大，这种高压作用，足以使含于塑料内的全部气体排除，并使熔体压实，致密。该段所具有的“均压段”之称即由此而得。

在挤出过程中，由于螺杆的旋转使塑料推移，而机筒是不动的，这就在机筒和螺杆之间产生相对运动，这种相对运动对塑料产生摩擦作用，使塑料被拖着前进。另外，由于机头中的模具、多孔筛板和滤网的阻力，又使塑料在前进中产生反作用力，这就使塑料在螺杆和机筒中的流动复杂化了。通常将塑料的流动状态看成是由以下四种流动形式组成的：

1、正流

是指塑料沿着螺杆螺槽向机头方向的流动。它是螺杆旋转的推挤力产生的，是四种流动形式中最主要的一种。正流量的大小直接决定着挤出量。

2、倒流（逆流）

它的方向与正流的流动方向整好相反。它是由于机头中的模具、筛板、和滤网等阻碍塑料的正向运动，在机头区域里产生的压力（塑料前进的反作用力）造成的。由机头至加料口形成了“压力下的回流”，也称为“反压流动”。它能引起生产能力的损失。

3、横流

横流是沿着轴的方向，即与螺纹槽相垂直方向的塑料流动。也是由螺杆旋转时的推挤所形成的。它的流动受到螺纹槽侧壁的阻力，由于两侧螺纹的相互阻力，而螺杆是在旋转中，使塑料在螺槽内产生翻转运动，形成环状流动，所以横流实质是环流。环流对塑料在机筒中的混合、塑化成熔融状态，是和环流的作用分不开的。环流使物料在机筒中产生搅拌和混合，并且利于机筒和物料的热交换,它对提高挤出质量有重要的意义，但对挤出流率的影响很小。

4、漏流

漏流也是由机头中模具、筛板和滤网的阻力产生的。不过它不是螺槽中的流动，而是在螺杆与机筒的间隙中形成的倒流。它也能引起生产能力的损失。由于螺杆与机筒的间隙通常很小，故在正常情况下，漏流流量要比正流和倒流小的多。在挤出过程中，漏流将影响挤出量，漏流量增大，挤出量将减小,塑料的四种流动状态不会以单独的形式出现，就某一塑料质点来说，既不会有真正的倒流，也不会有封闭的环流。熔体塑料在螺纹槽中的实际流动是上述四种流动状态的综合，以螺旋形轨迹向前的一种流动。

挤出质量主要指塑料的塑化情况是否良好，几何尺寸是否均一，即径向厚度是否一致，轴向外径是否均匀。决定塑化情况的因素除塑料本身外，主要是温度和剪切应变率及作用时间等因素。挤出温度过高不但造成挤出压力的波动，而且导致塑料的分解，甚至可能酿成设备事故。而减小螺槽深度，增大螺杆长径比，虽然有利于塑料的热交换和延长受热时间，满足塑化均匀要求，但将影响挤出量，又为螺杆制造和装配造成困难。所以确保塑化的重要因素应是提高螺杆旋转对塑料所产生的剪切应变率，以达到机械混合均匀，挤出热交换均衡，并由此为塑化均匀提供保障。这个应变率的大小由螺杆与机筒间的剪切应变力所决定，由此可见在保证挤出量的要求下，可以在提高转速的情况下加大螺槽深度。此外，螺杆与机筒的间隙也对挤出质量有影响，间隙过大时则塑料的倒流、漏流增加，不但引起挤出压力波动，影响挤出量，而且由于这些回流的增加，使塑料过热而导致塑料焦烧或成型困难。
