国网上海电缆公司自主研发“神器”！大幅提升高压电缆缺陷检测效率

高压电缆中的阻水缓冲层位于绝缘屏蔽层与金属护层之间，由半导电蓬松棉、阻水粉、无纺布复合而成，具有纵向阻水、确保良好的层间电气连接、吸收绝缘热膨胀等功能。一旦电缆阻水缓冲层含水率等指标不达标，在电缆运行过程中，绝缘屏蔽层可能会烧伤，引发电缆跳闸故障。

为了确保电缆安全可靠运行，以往，施工人员会从待安装的电缆上取样，送到实验室检测，确保样品检测合格后再开工作业。但这种检测方法一般需要数天，并且仅针对电缆阻水缓冲层试样，无法在现场检测成品电缆。

2018年1月，国网上海电缆公司聚焦提升高压电缆设备本质安全水平，依托“智缆”创新工作室成立专项工作团队开展技术攻关，进一步提升电缆检测工作效率。

专项工作团队集成现有实验室的测试功能，着手研发一款可在电缆施工现场应用的高压电缆阻水缓冲层快检装置。团队分析了大量故障电缆，联合高校和科研院所研究引发阻水缓冲层烧蚀的关键参量，最后根据研究结论，在阻水缓冲层带材体积电阻率、表面电阻以及含水率检测的基础上，设计出检测成品电缆阻水缓冲层结构接触电阻率与摩擦力的方法。2021年5月，团队研发出了一款可检测成品电缆阻水缓冲层5个关键参量的一体化装置。

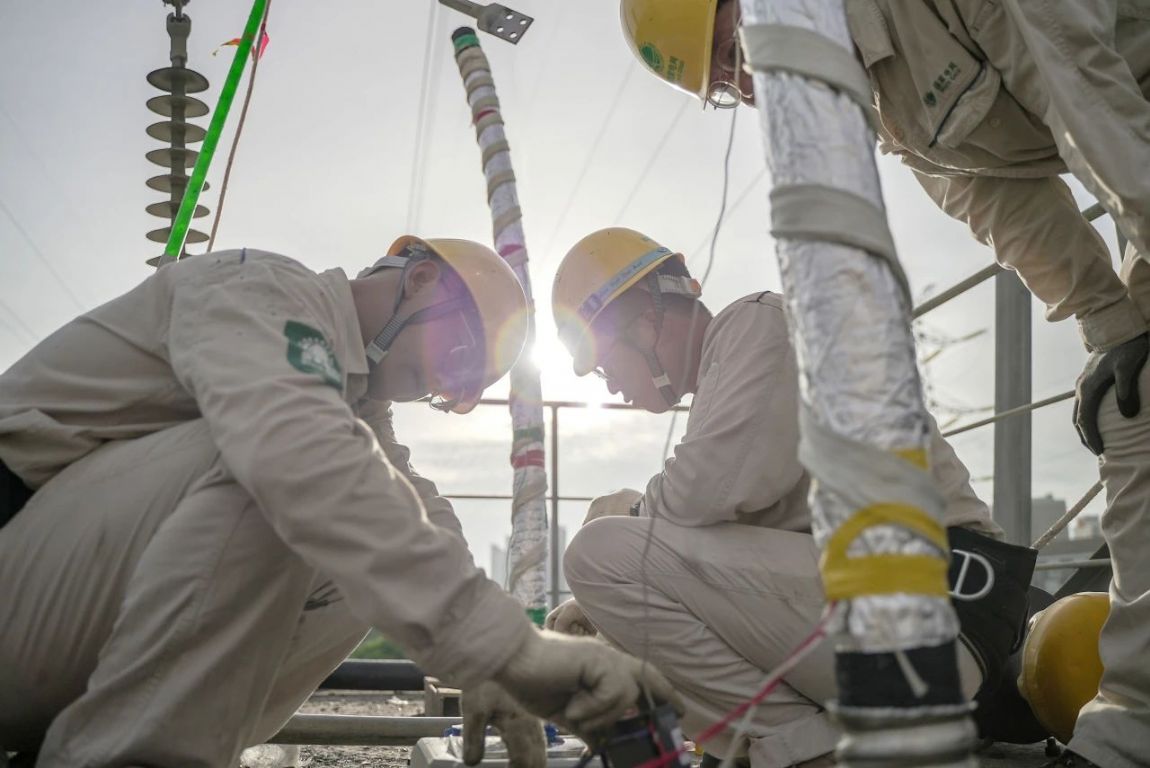

高压电缆阻水缓冲层快检装置主要包含电气模块、含水率模块和机械性能模块，具有集成度高、操作界面简单、测试过程全自动化的特点。在施工现场，运检班组成员只需完成待测电缆开断、固定、剥切等准备工作，然后将待测电缆通过引线与高压电缆阻水缓冲层快检装置连接，即可“一键”完成检测及结果分析。检测结果会实时同步至电缆精益化管理平台。运检班组成员可以通过平台判断电缆阻水缓冲层质量是否合格，同时将数据留档备份。检测时间约为2小时，检测效率大幅提升。
