拖链电缆与机器人电缆是当前工业动态场景中最常用的两类柔性电缆，前者多用于机床、输送线等拖链往复运动设备，后者主要配套工业机器人、机械手等多维运动设备。二者同属高柔性运动电缆，基础结构与外观相似度较高，工程人员对其适用场景与性能差异认知模糊，常出现相互替代使用的情况，导致设备运行稳定性下降、运维成本增加。本文以工况适配为主线，依据标准试验方法与公开文献试验结果，系统梳理两类电缆在工况、结构、性能、工艺与试验检测五个维度的共性特征与差异化规律，并给出工程选型要点。
需要说明的是，本文相关结论基于标准规定的试验方法、已发表文献的试验数据及工程案例综合得出，文中对关键数据逐一标注来源，以保证结论的可验证性。
拖链电缆与机器人电缆均为针对工业动态受力环境开发的特种电缆，区别于普通静态敷设电缆，二者在使用场景、核心性能、材料体系与基础结构设计方面具有高度一致性。两类电缆均不适用于长期固定、无位移的静态敷设场景，主要服务于需要高频次、持续性动态运动的工业设备。设备运行过程中，电缆需跟随机构完成往复位移、反复弯折、小幅拉伸等动作，长期处于交变机械应力环境，对电缆的动态耐受能力要求极高，是自动化设备动态运行的核心传输载体。为适应长期疲劳运动，两类电缆均具备优异的综合机械性能。一是耐弯折疲劳性能，可承受数十万至数百万次反复弯折，有效降低芯线断裂风险；二是高柔性特性，弯曲半径小、形变适应性强，运动过程中无明显刚性回弹；三是耐磨抗挤压性能，护套结构坚韧，可抵御设备内部摩擦、挤压造成的表层损伤；四是绝缘稳定性优异，动态形变过程中绝缘层不易脱落、破损，可长期保障电气运行安全。两类电缆为满足高柔性、耐疲劳、耐磨损的使用需求，材料选型逻辑基本一致。导体均采用多股超细无氧铜丝精密绞合结构，替代普通粗单丝导体，大幅提升柔韧性与抗断裂能力；绝缘层普遍采用改性PVC、TPE等柔性绝缘材料，兼顾电气绝缘性能与形变适配能力；护套多选用PUR聚氨酯、改性弹性体材料，具备耐磨、耐油、抗老化、低温韧性好等优势，可适配复杂工业环境。在结构设计上，两类电缆均摒弃了普通电缆的刚性结构形式。内部芯线采用规整绞合工艺，保证线芯排列整齐、间隙均匀，避免运动过程中出现线芯缠绕、错位、挤压磨损等问题；中高端产品均配置填充层与隔离层，提升电缆圆整度与结构整体性，缓冲运动产生的机械应力；整体结构紧凑、外径精度高，能够适配设备狭小安装空间，满足工业设备集成化布局需求。
尽管两类电缆的基础属性高度相近，但由于适配设备的运动方式、受力维度、疲劳负荷存在本质区别，使其在运动适配特性、内部结构设计、性能侧重、生产检测标准及适用场景上形成明显差异，也是工程选型需要重点区分的核心内容。
运动形式与受力状态差异
拖链电缆的工作模式为单一平面往复运动，电缆整体收纳于拖链内部，运动轨迹固定、运动方向单一，受力形式以单向反复弯曲应力和轻微挤压应力为主，几乎不存在扭转、旋转形变，应力分布均匀、运动形式简单，疲劳损耗主要来源于平面弯折。
机器人电缆适配三维复合运动工况，机器人关节与机械臂在作业过程中需要频繁完成旋转、摆动、弯折、拉伸、扭转等多维动作，电缆长期承受弯曲、扭转、拉伸、扭曲叠加的复合应力，受力状态复杂、形变方向多变，对电缆的结构稳定性与抗疲劳能力要求更为严苛。
内部结构设计差异
拖链电缆结构设计以抗滑移、抗挤压、防错位为核心目标。线芯多采用同向规整绞合，内部填充密实，整体结构稳定性强，可有效抑制拖链高速往复运动过程中线芯因惯性产生的纵向滑移与挤压变形，重点解决平面运动下的内部磨损与结构松散问题。
机器人电缆以抗扭转、释应力、防扭结为设计核心。普遍采用多层反向绞合、优化节距配比等精密工艺，部分高端产品增设中心加强芯、应力缓冲层与隔离结构。反向绞合结构可相互抵消扭转应力，加强芯可分担拉伸与扭曲负荷，有效改善多维运动过程中电缆扭结、护套撕裂、线芯断裂等问题，更适配复杂动态工况。
性能侧重点差异
拖链电缆的核心优势集中在耐弯折、抗挤压、低滑移，重点优化长行程、高频次平面往复运动的疲劳寿命，对扭转性能无严格要求。其性能考核重点为单向弯折寿命、抗压性能与耐磨性能，能够稳定满足拖链场景的长期运行需求。
机器人电缆在保留优异弯折性能的基础上，重点强化耐扭转、抗复合疲劳、应力自适应能力，可承受长期多维扭转与摆动疲劳。同时，机器人电缆的耐温稳定性、抗老化性能、电气抗干扰性能更优，能够适配机器人高精度、高稳定性、长寿命的作业要求，复合运动耐受能力远优于普通拖链电缆。
生产工艺差异
工艺层面，拖链电缆生产工艺相对成熟常规，绞合节距统一，结构容错空间相对较大，满足平面运动结构稳定即可。机器人电缆属于高精密特种电缆，对线芯绞合角度、节距精度、分层结构、缓冲层厚度均有严格要求，需采用精密绞合、应力释放、预拉伸等特殊工艺，规避残余应力造成的早期失效，生产精度与工艺复杂度显著更高。
试验检测差异
两类电缆的试验检测在项目设置、考核指标与判定标准上差异显著，是工程判别产品工况适配性与可靠性的重要依据。

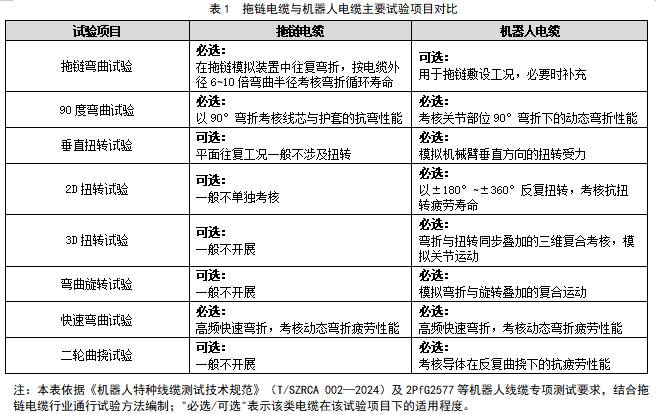

表1所列两类电缆主要试验项目对比，即依据T/SZRCA 002—2024及TÜV 2PFG2577等机器人线缆专项测试要求，结合拖链电缆行业通行试验方法编制。
适用场景与服役寿命差异

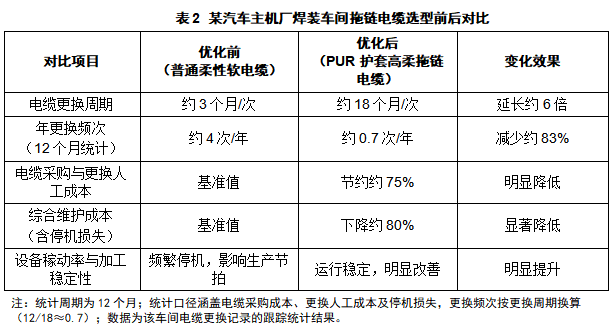

拖链电缆适用于封闭式拖链平面运动场景，主要应用于数控机床、自动化流水线、龙门设备、仓储滑台等仅存在往复直线运动的设备，工况单一、轨迹固定。若将拖链电缆用于扭转工况，极易出现线芯扭曲断裂、护套撕裂等故障。机器人电缆适用于多自由度、多维旋转运动场景，广泛应用于六轴工业机器人、协作机器人、旋转工作台、多自由度机械手等设备。其工况适配性更广，可兼容平面拖链运动与三维复合运动，复杂工况下的使用寿命远高于拖链电缆，但制造成本与采购价格相对更高。为验证上述共性特征与差异化规律的工程适用性，结合典型工程应用案例，从选型优化、误用失效与结构试验三个维度进行剖析。某汽车主机厂焊装车间，机器人及输送设备的伺服动力电缆敷设于高速往复拖链中，长期处于油污、切屑与高频弯折的恶劣工况。原使用普通柔性软电缆，护套耐油耐磨性差、耐弯折寿命低，平均每3个月需更换一次，频繁停机严重影响生产节拍。经分析，该工况为典型的单平面高频往复运动，应选用高柔性拖链电缆。改用PUR护套高柔拖链电缆后，更换周期延长至约18个月，维护成本下降约80%，设备稼动率与加工稳定性明显改善（选型前后关键指标对比见表2）。上述维护成本数据为该车间电缆更换记录的跟踪统计结果：以12个月为统计周期，电缆更换频次由约每年4次降至约0.7次，统计口径涵盖电缆采购成本、更换人工成本及停机损失，其中电缆采购与更换人工成本的节约幅度约75%，叠加停机损失减少后综合维护成本下降约80%。

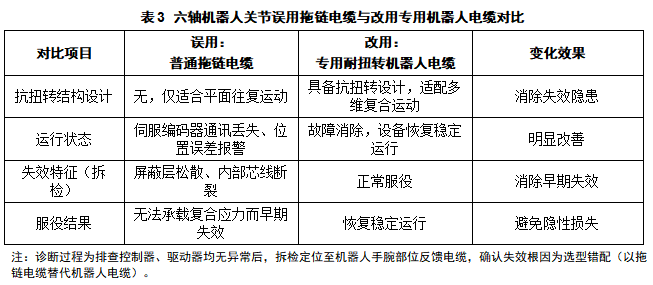

某自动化产线六轴工业机器人运行中出现伺服编码器通讯丢失、位置误差报警，排查控制器、驱动器均无异常，最终拆检发现位于机器人手腕部位的反馈电缆屏蔽层松散、内部芯线断裂。进一步分析认为，该部位长期承受弯折与扭转叠加的复合应力，现场却误用了仅适合平面往复运动的普通拖链电缆，其结构未做抗扭转设计，无法承载多维复合应力而早期失效。更换为专用耐扭转机器人电缆后，故障消除，设备恢复稳定运行（误用与改用电缆的对比见表3）。该案例表明，以拖链电缆替代机器人电缆，是导致其早期失效的常见原因。
案例三：机器人电缆成缆结构优化试验

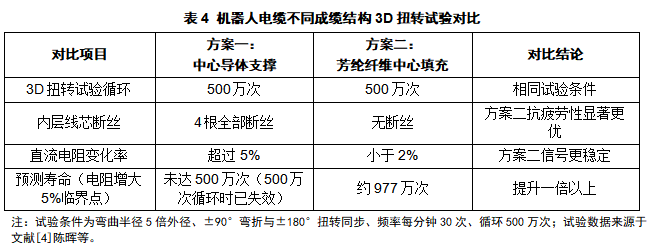

针对机器人电缆多维复合运动工况下的早期断丝问题，陈晖等以柔性电缆为对象开展3D扭转试验，对比中心导体支撑与芳纶纤维中心填充两种成缆结构的动态寿命。在弯曲半径5倍外径、±90°弯折与±180°扭转同步、频率每分钟30次的条件下循环500万次后，中心导体支撑方案的4根内层线芯均出现断丝，直流电阻变化率超过5%；而芳纶中心填充方案无断丝，直流电阻变化率小于2%，预测寿命（直流电阻增大5%的临界点）约977万次，较前者提升一倍以上。该案例表明，机器人电缆的中心结构设计直接决定其动态弯曲寿命（两种成缆结构的3D扭转试验对比见表4）。
案例分析小结
上述案例从不同侧面印证了前文分析：纯平面往复拖链工况下，选用专用拖链电缆即可兼顾经济性与可靠性；多维复合运动工况下，必须选用经受扭转与复合运动考核的专用机器人电缆，否则极易早期失效；机器人电缆的结构设计与试验验证深度，直接决定其复合运动寿命。工程中应将电缆选型纳入设备设计源头，依据工况与试验考核结果科学匹配，避免选型错配造成隐性损失。
结合两类电缆的性能特征与适配工况，在工程设计、设备配套与运维选型中应遵循按需匹配、避免错配的基本原则。第一，针对数控机床、输送流水线、滑台设备等纯平面往复拖链场景，无旋转扭转动作时，优先选用拖链电缆，在保证使用可靠性的同时具备更好的经济性。第二，针对工业机器人、多轴机械手、旋转机构等存在扭转、摆动、多维复合运动的设备，必须使用专用机器人电缆，严禁以拖链电缆替代，避免短期内出现电缆疲劳断裂、信号异常等故障。第三，对于高频率、长寿命、高精度的高端自动化设备，即便为平面运动，也可选用高品质机器人电缆提升设备整体稳定性。第四，在高温、油污、潮湿、高粉尘等恶劣工况环境中，两类电缆均需选用耐候改性材质型号，提升环境适配能力与服役寿命。本文以工况适配为主线，对拖链电缆与机器人电缆进行了系统对比分析。分析表明，二者同属工业高柔性动态电缆，在材料体系、基础结构与耐磨耐弯折等基础性能上具备显著共性；核心差异集中于工况适配维度——拖链电缆结构侧重平面往复运动的抗弯折、抗挤压与结构稳定，机器人电缆结构侧重多维复合运动的抗扭转、抗疲劳与应力释放。弯折寿命、扭转寿命及三维复合运动寿命等试验考核指标，是判别两类电缆工况适配性的核心依据，也是工程选型中应重点考察的验证手段。
在智能制造产业持续升级的背景下，自动化设备的运动复杂度与服役寿命要求持续提升，电缆的工况适配性直接决定设备运行可靠性与运维成本。精准区分两类电缆的共性特征与差异化优势，科学开展选型、安装与日常运维，能够有效降低设备故障概率、延长电缆使用寿命、提升生产线运行稳定性。
需要指出的是，本文结论主要基于标准试验要求、公开文献试验结果与工程案例综合得出，后续将针对两类电缆在相同试验条件下的弯折寿命、扭转寿命及三维复合运动寿命开展系统对比试验，以进一步量化验证文中性能差异结论；随着工业设备向高速化、高精度、长周期、极端工况方向发展，柔性运动电缆也将持续向高复合抗疲劳、轻量化、耐高低温、智能耐用的方向迭代优化。
